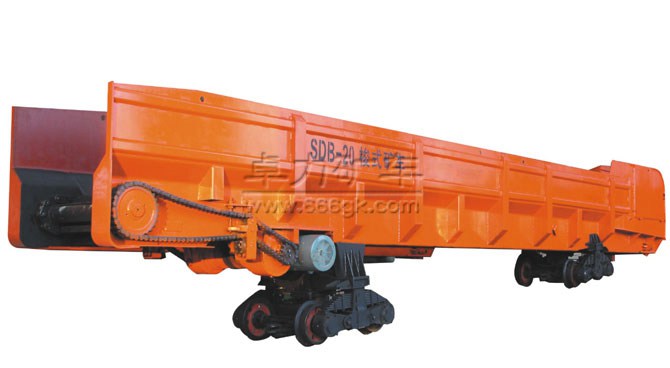

小型梭式礦車產品介紹
小型梭式礦車主要用于鐵路隧道，水工涵洞，地下礦平巷和軍事硐室等工程掘進施工，是一種高效的出碴運輸設備。小型梭式礦車尤其適宜于彎多的隧洞并巷斷面的機械化貯存施工作業。現已有從4-40立方等多個規格。
本系列為軌輪式梭式礦車。它由機車牽引，可以與鑿巖臺車，裝巖機等配套使用，組成平巷掘進機械化作業線。
梭式礦車結構組成
梭式礦車主要由裝有運輸機的槽形車廂和行走部分組成，車體放在兩個轉向架上，在車廂底板裝有刮板運輸機，采用電動動力將矸石從車廂的裝渣端裝人，連續轉動刮板運輸機自動將矸石移動到卸載端，使整個礦車裝滿，開啟運輸機即可將矸石自動卸下。
梭式礦車的主要特點：即可單車使用，也能若干臺結成列運行；容積大，能連續裝載，自動卸渣；既能承擔運矸設備，又可作為大的儲倉使用。
小型梭式礦車技術參數表
| 型號參數 | 單位 | 主要參數 | |||||||
| 產品型號 | ST-4 | SD-4 | ST-6 | SD-6 | ST-8 | SD-8 | ST-10 | SD-10 | |
| ST-4B | SD-4B | ST-6B | SD-6B | ST-8B | SD-8B | ST-10B | SD-10B | ||
| 容積 | m3 | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 10 |
| 載重 | T | 10 | 10 | 15 | 15 | 20 | 20 | 25 | 25 |
| 自重 | T | 6.5 | 6.5 | 8.4 | 8.4 | 10.5 | 10.5 | 11.5 | 11.5 |
| 軌距 | mm | 600/762/900 | 600/762/900 | 600/762/900 | 600/762/900 | 600/762/900 | 600/762/900 | 600/762/900 | 600/762/900 |
| 裝載高度 | m | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 |
| 卸載時間 | min | 1 | 1 | 1.2 | 1.2 | 1.5 | 1.5 | 1.6 | 1.6 |
最小轉 彎半徑 | m | 8 | 15 | 10 | 18 | 12 | 20 | 14 | 22 |
最大行 車速度 | km/h | 20 | 15 | 20 | 15 | 20 | 15 | 20 | 15 |
電動機 功率 | Kw | 11（YBI） | 11（YBI） | 13（YBI） | 13（YBI） | 13（YBI） | 18.5（YBI） | 13（YBI） | 18.5（YBI） |
| 22(YBK2) | 22(YBK2) | 22(YBK2) | 22(YBK2) | 22(YBK2) | 22(YBK2) | 22(YBK2) | 22(YBK2) | ||
| 外形尺寸 | mm | 6250×1280 ×1680 | 6250×1270 ×1740 | 7014×1450 ×1770 | 7160×1450 ×1770 | 9540×1570 ×1700 | 6900×1560 ×1840 | 10200×1560 ×1800 | 10200×1560 ×1950 |
| 薦用鋼軌 | kg/m | ≥15 | ≥15 | ≥18 | ≥18 | ≥18 | ≥18 | ≥18 | ≥18 |
適用巷 道斷面 | m2 | ≥2.2×2.2 | ≥2.4×2.4 | ≥2.3×2.3 | ≥2.6×2.6 | ≥2.5×2.5 | ≥3×3 | ≥3×3 | 3.2×2 |

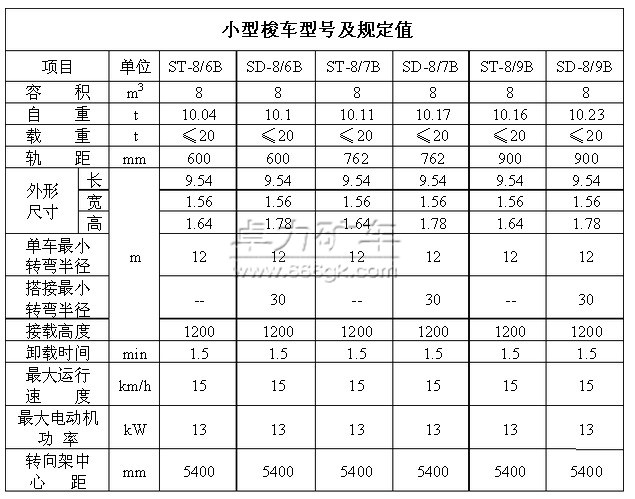

隔爆型小型梭式礦車型號及規定值
小型梭式礦車結構性能及特點
1，車廂內裝有刮板運輸機，可自動裝卸碴石，裝卸速度快，效率高。
2，轉向架采用鋼板彈簧結構形式，減震性能好，運行平穩，不易掉道。
3，SD系列梭式礦車具有特殊設計，梭車的前一車箱的卸料箱能伸入后一車箱的裝料箱。從而實現在梭車組列時的穿套搭接。既能單車使用、又能組列使用。搭接式梭車既能大姐轉載，又能搭接運行。
4，梭式礦車由機車牽引至卸碴場，進行自動端卸和側卸，但后者要求在邪碴處鋪岔道和雙軌，車體轉向架旋轉一定的角度，即可實現側面卸碴。
5，車體分前后兩個部分，可拆卸搬運。設計有防爆裝置，供用戶選用。
S12梭式礦車 · 結構性能及特點
1、采用行星齒輪--鏈條轉動裝置，傳動效率高，耗能低。
2、采用中心懸掛式鋼板彈簧轉向架，減震性能好，不易掉道。
3、可單車使用，也可搭接轉載，脫開運行，出渣效率高。
4、S12為搭接式，BS12和BS12D均具有防爆功能
